Molde empuñadura ducha.
🔧 Un molde que crece con cada paso del diseño 🔧
En 3DeCAD nos encontramos a menudo con retos complejos… y este molde es el claro ejemplo de cómo un diseño puede evolucionar hasta convertirse en todo un «monstruo técnico».

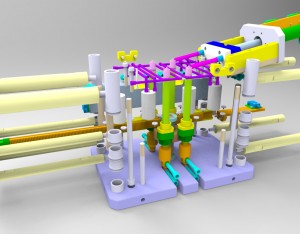

👉 El sistema de cremallera para 4 desenroscados nos obligó a ganar espacio y altura en las placas para alojar todos los componentes necesarios: piñones, cojinetes, ejes… ¡una auténtica mecánica de precisión!
👉 Además, incluye dos correderas de gran recorrido, accionadas por cilindros hidráulicos, que aumentan el volumen hacia los laterales. Y como siempre, el cliente lo tenía claro: «lo más compacto posible, por favor.» 😅
👉 La inyección se realiza mediante canal caliente con 4 boquillas abiertas directamente a pieza, optimizando el flujo y la eficiencia del ciclo.
🌀 Y un detalle poco habitual: los ejes están refrigerados desde la base mediante una junta rotativa, una solución técnica que pocas veces se ve en este tipo de montajes, pero que aquí ha resultado clave.
Seguimos apostando por soluciones innovadoras y funcionales, sin perder de vista los requisitos reales de producción. ¿Y tú, con qué tipo de monstruo técnico te has enfrentado últimamente?
hashtag3DeCAD hashtagDiseñoDeMoldes hashtagIngeniería hashtagInyecciónPlástico hashtagMoldMaking hashtagInnovaciónIndustrial hashtagCATIA hashtagDiseñoMecánico hashtagPlásticosIndustriales
- Category : Moldes de Inyección
- Date : 17 julio, 2015
