Stack Mold / Molde tipo sándwich

Proyecto: Diseño de molde tipo «sándwich» de 2 piezas para tapa de puerta de lavadora 🛠️🔧
Este proyecto representa un reto técnico importante por su complejidad, necesidad de precisión y optimización del ciclo de producción. A continuación, algunos de sus puntos más destacados:

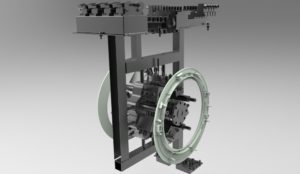

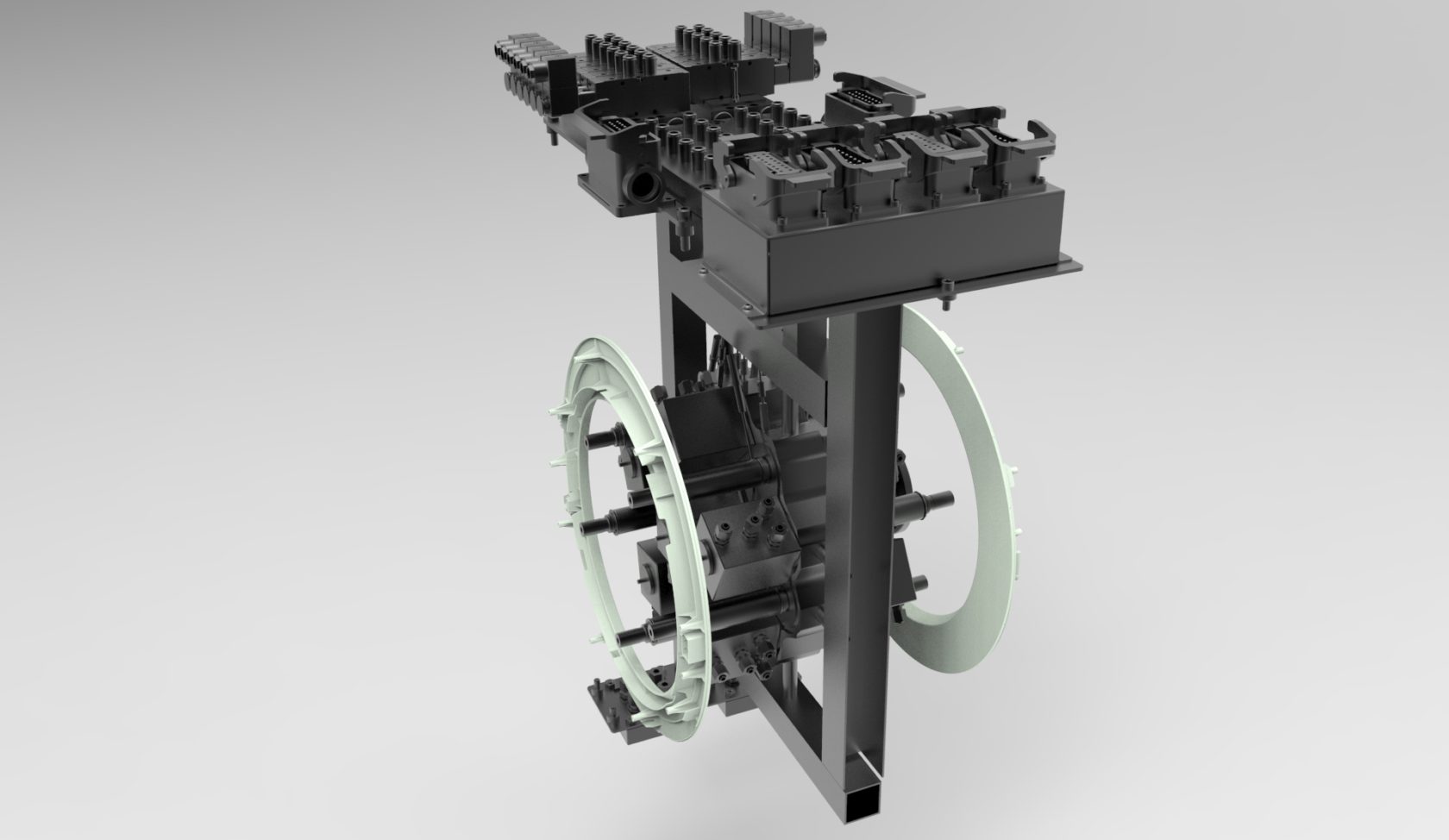

🔹 Sistema de inyección:
Se diseñaron 10 puntos de inyección en el bloque central (5 para cada figura), con cada boquilla abrazada mediante un postizo refrigerado individualmente, asegurando un llenado uniforme y un control térmico eficaz.
🔹 Accionamientos neumáticos:
Utilización de cilindros de cámara neumática iHR Solution, ideales para operaciones de apertura/cierre de movimientos secundarios, garantizando rapidez, estabilidad y fiabilidad en el proceso.

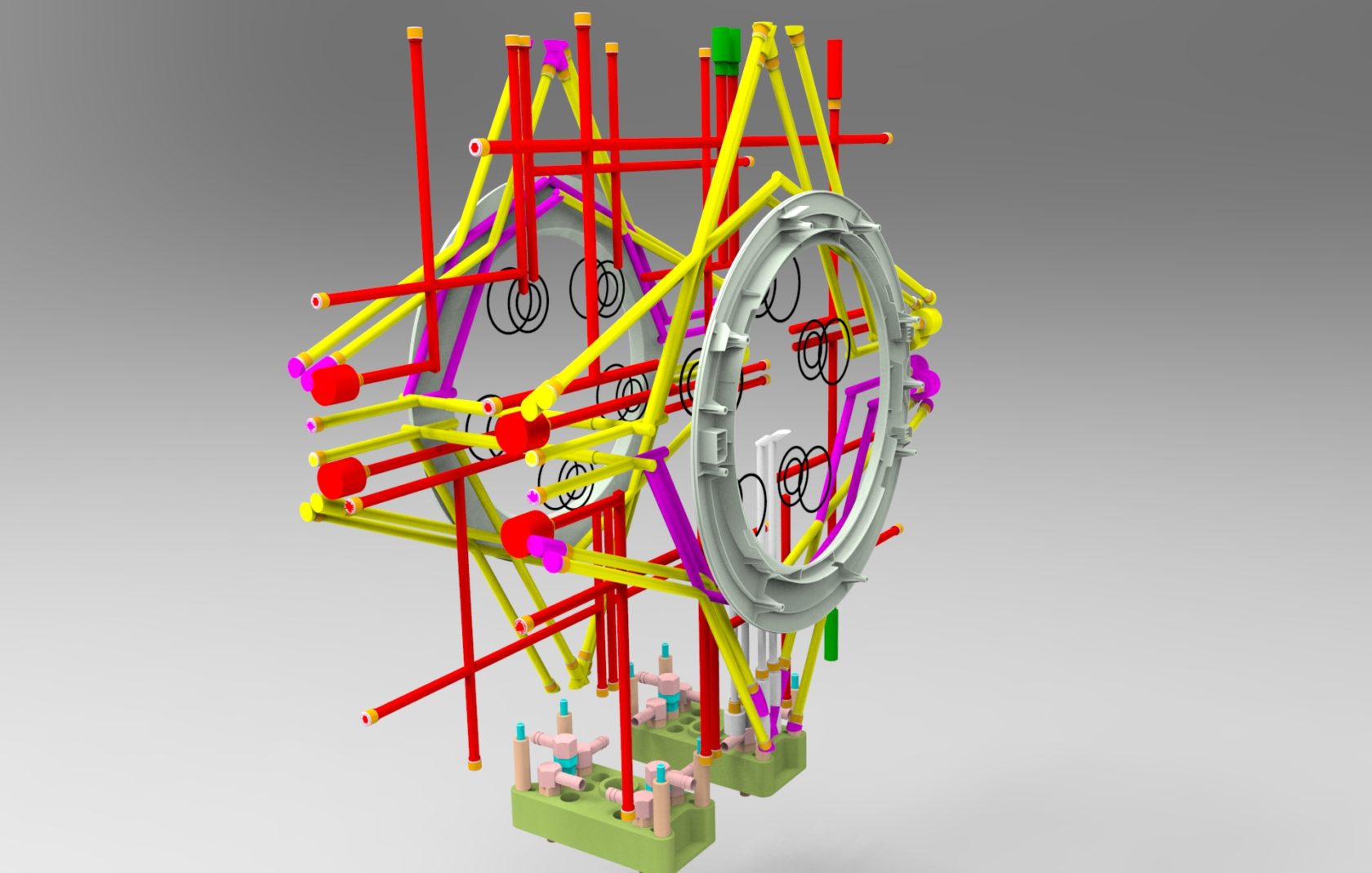

🔹 Refrigeración:

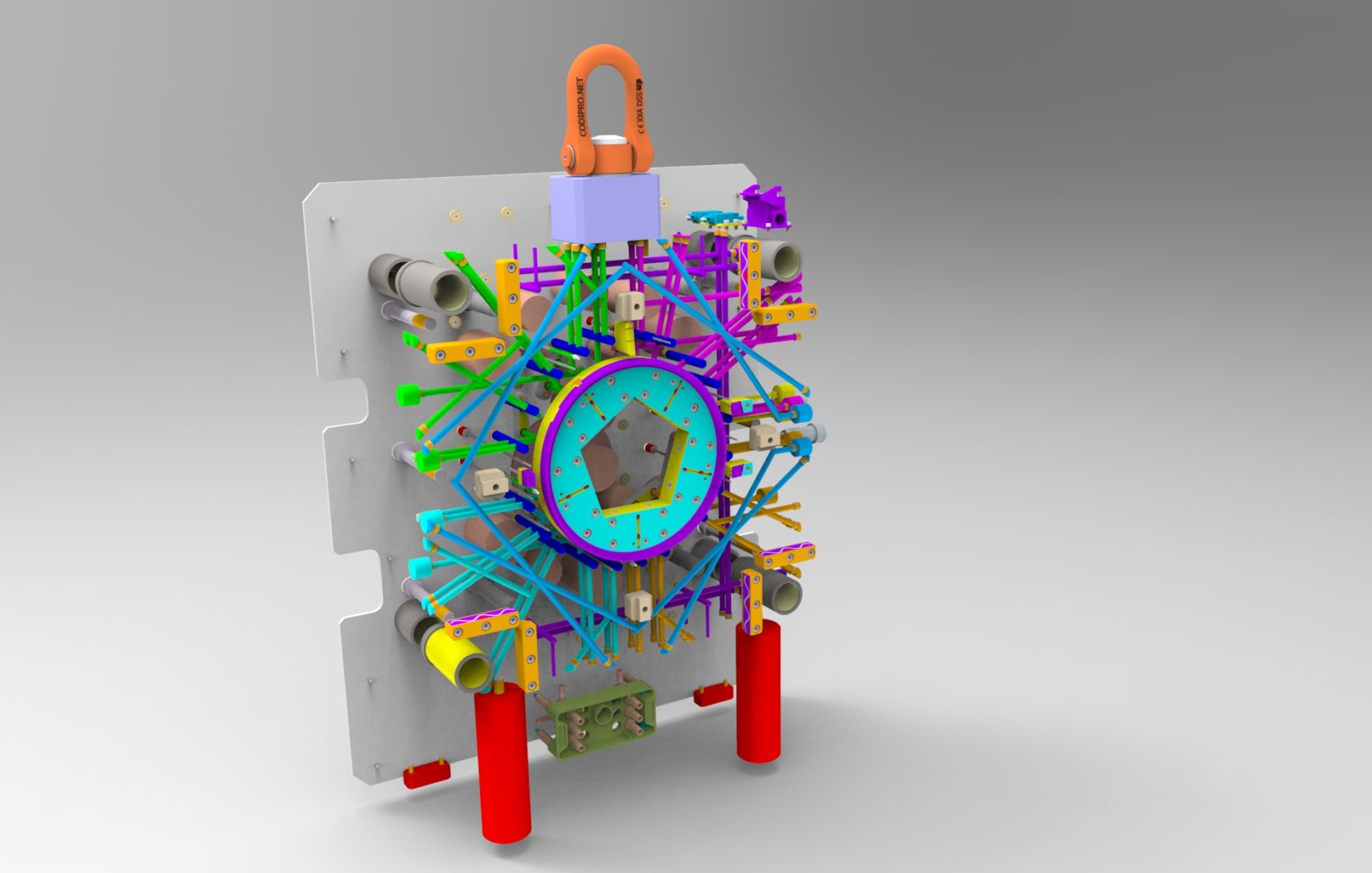

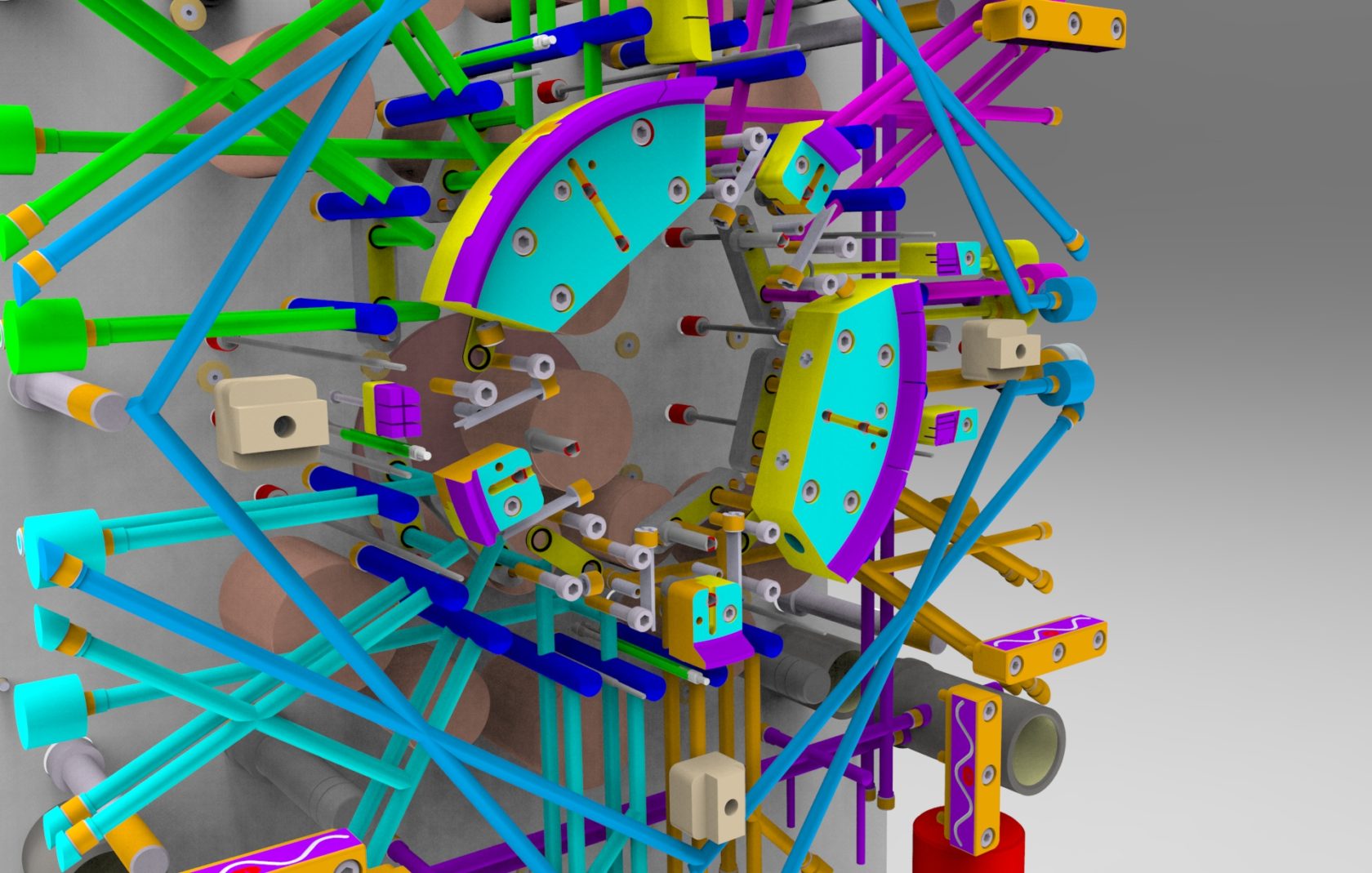

Implementación de un circuito de refrigeración totalmente balanceado y equilibrado, optimizando tiempos de ciclo y calidad superficial de la pieza moldeada.

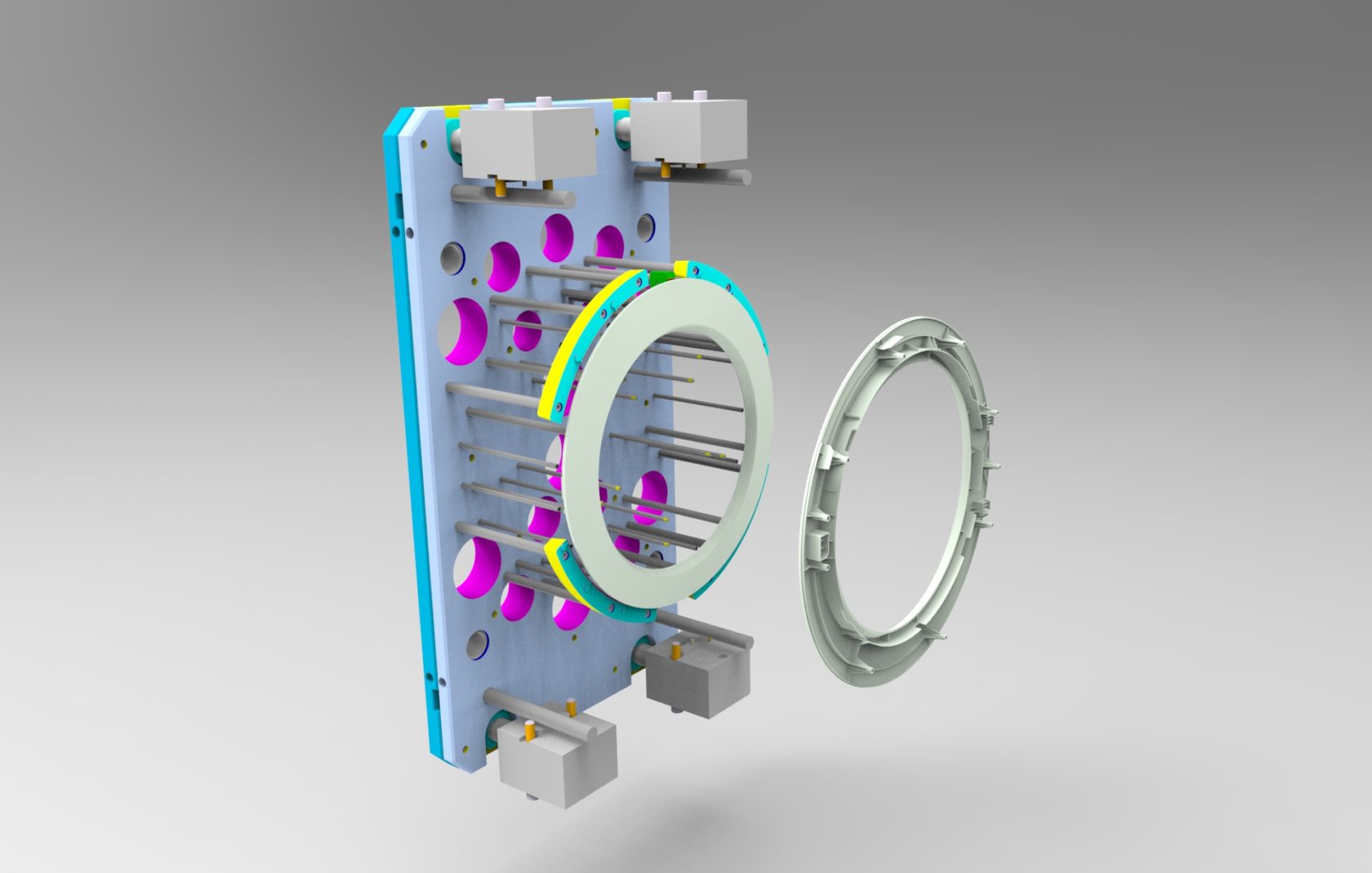

🔹 Sistema de expulsión:
Combinación de elevadores en la periferia y expulsores interiores para lograr una expulsión uniforme, protegiendo las geometrías delicadas de las piezas.
🔹 Guiado de alta precisión:
Incorporación de guías rectangulares apoyadas en el cuerpo central, con tolerancia de anti-descuelgue controlada a ±0,05 mm, garantizando el paralelismo y la vida útil del molde.
🔹 Centrado y trabado:
Sistema de centrado y trabado de segunda etapa, asegurando un alineamiento perfecto y repetible en cada ciclo.

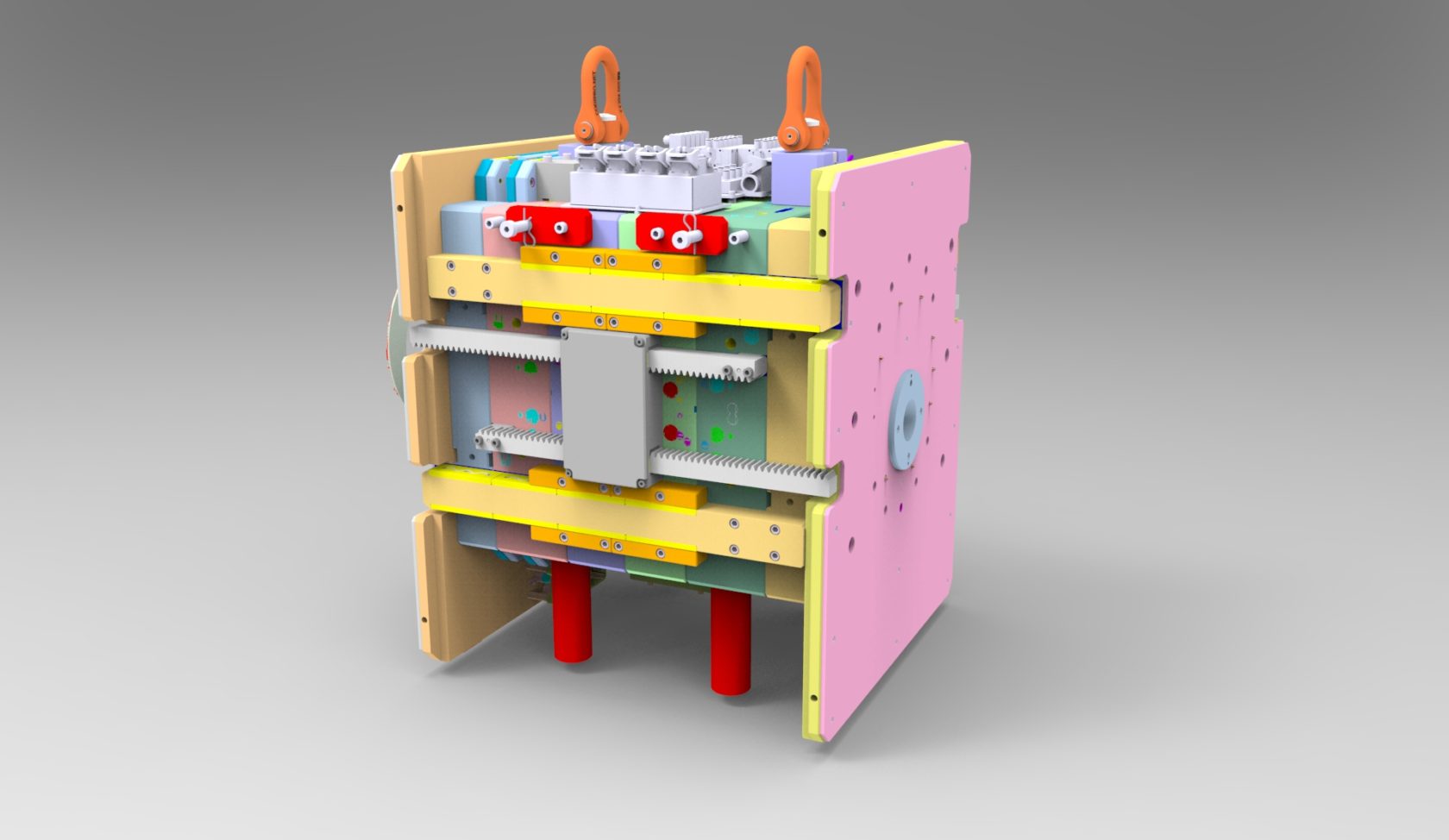

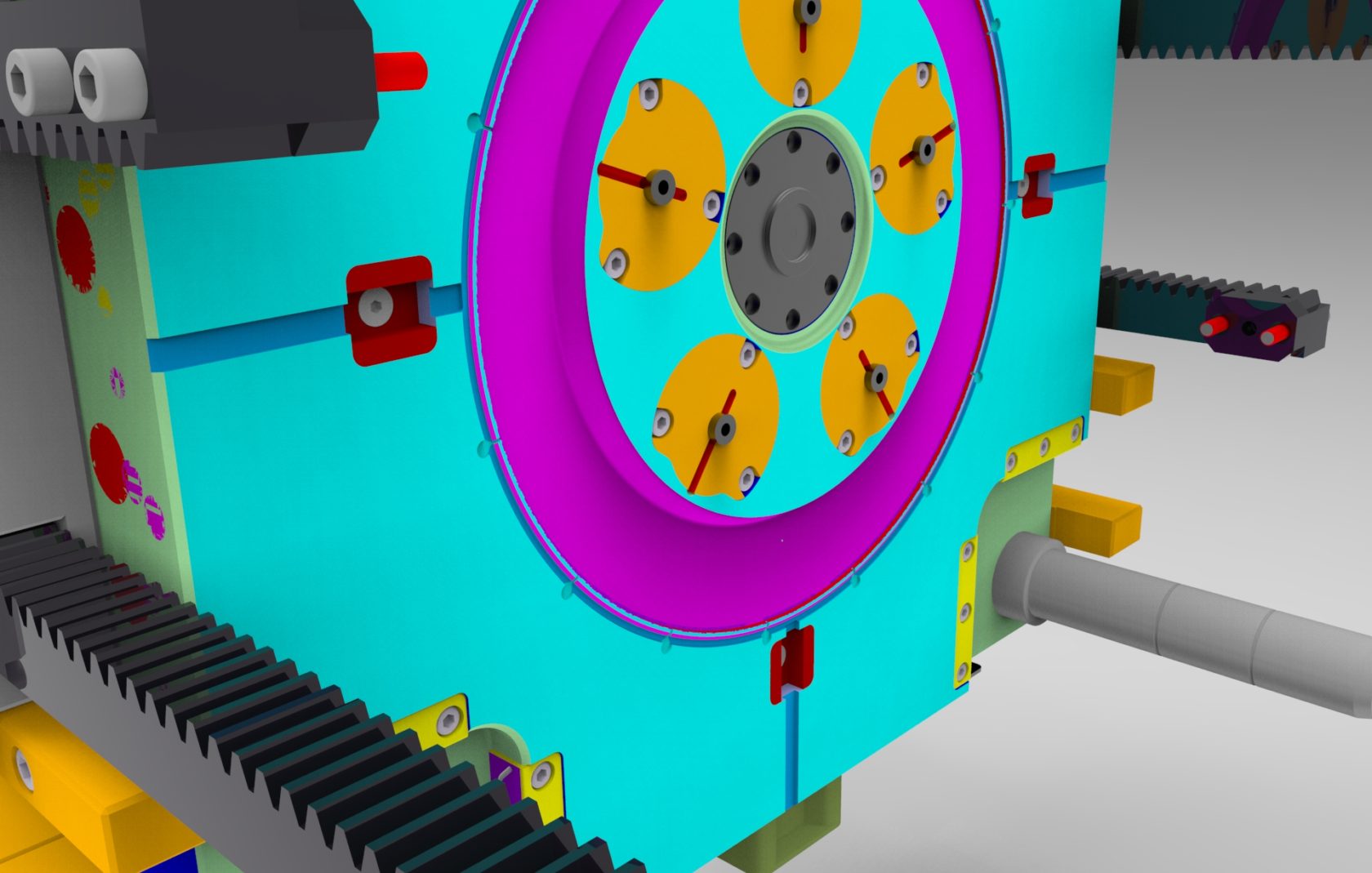

🔹 Unidad de engranaje Meusburger Georg GmbH & Co KG E8630:
Integración de unidad de engranajes especialmente diseñada para moldes tipo sándwich, permitiendo la sincronización precisa de los movimientos.

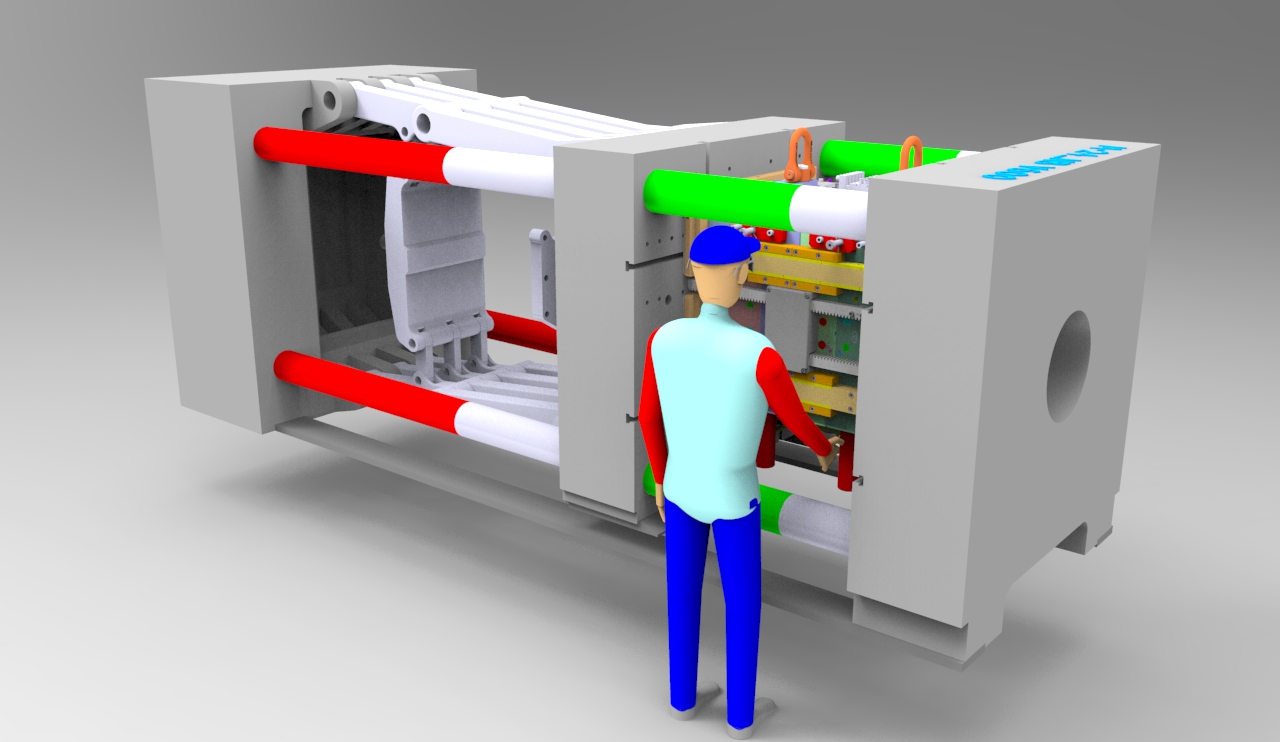

Este tipo de moldes sándwich permiten optimizar espacio en las prensas de inyección, duplicar la capacidad de producción y reducir significativamente los tiempos de fabricación.

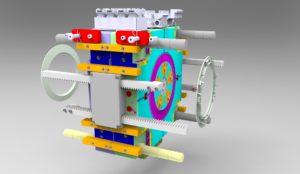

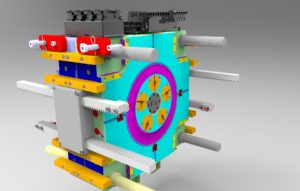

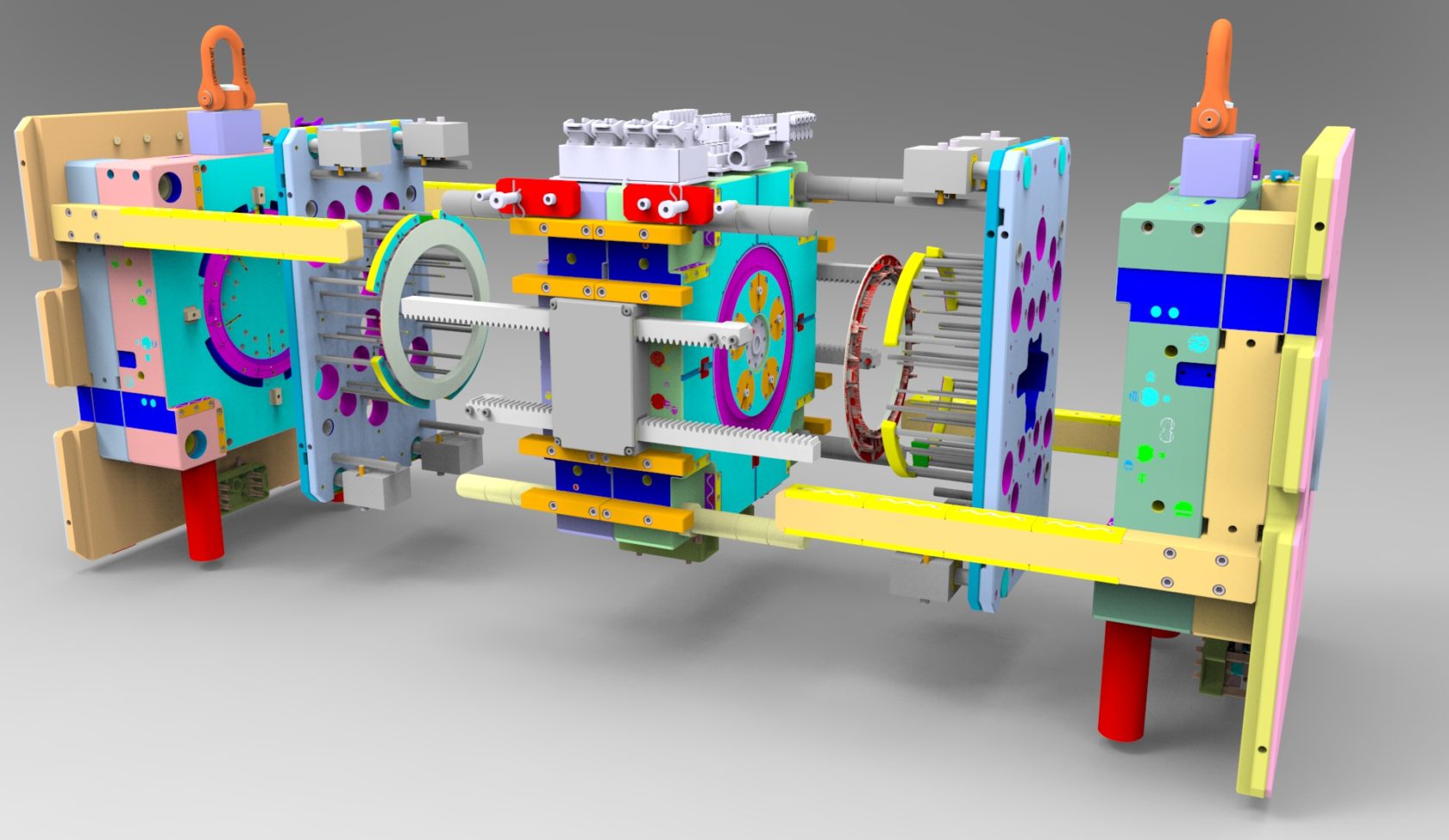

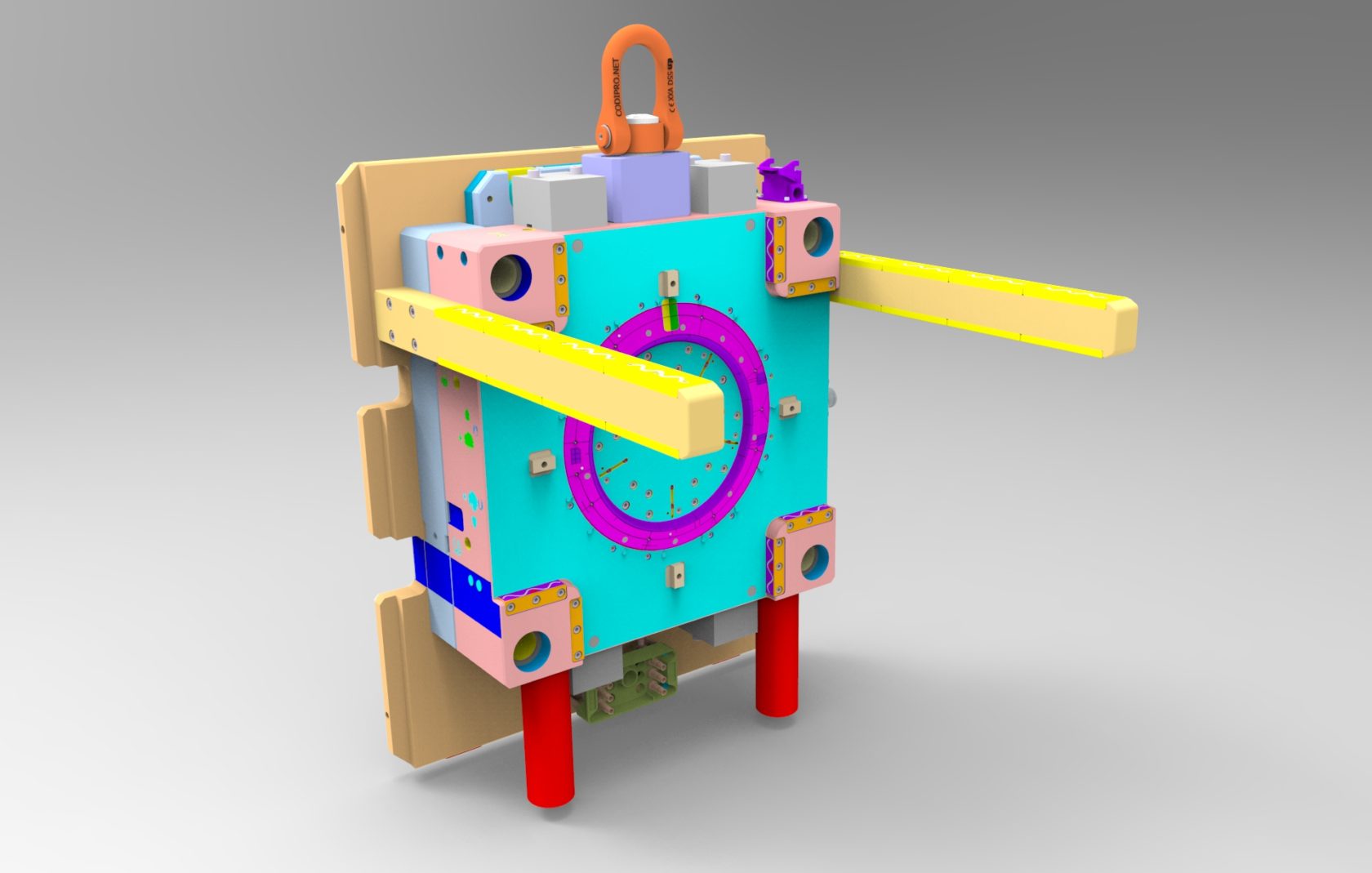

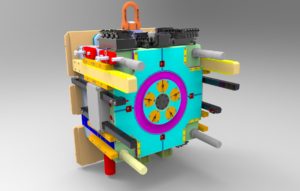

📸 En las imágenes se puede apreciar el diseño, la disposición de refrigeración y los detalles técnicos implementados.
Un gran trabajo en equipo entre diseño, simulación y manufactura, apostando siempre por la eficiencia, precisión y calidad. 🚀
